Portamat/Türautomaten

Ladwig – Türautomaten werden überall dort eingesetzt, wo Kunden, Patienten oder Klienten durch Bedienung der Türöffnertaste eingelassen werden müssen. Diese meistens störende aber notwendige Tätigkeit übernehmen seit 1972 zuverlässig und rationell unsere Türautomaten.

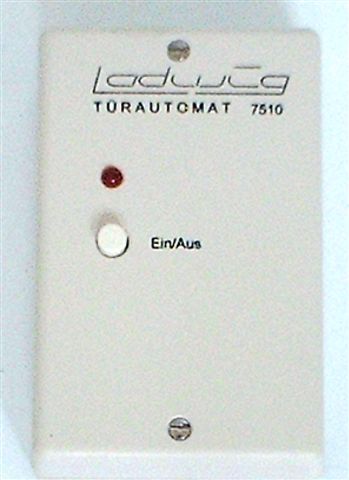

• Typ 7510 : Steuerung für eine oder mehrere Türen gleichzeitig

Wird der Klingeltaster an der Haus- oder Etagentür betätigt, so wird der elektrische Türöffner sofort in Funktion gesetzt. Die Funktionszeit = Öffnungszeit ist stufenlos einstellbar (max.10 sec.). Auf Wunsch kann diese Zeit verlängert werden. Der eingeschaltete Zustand des Geräts ist durch eine rote LED angezeigt. Durch Wahl der Anschlußklemmen kann das Läutwerk bei eingeschaltetem Portamat abgeschaltet werden. Bei ausgeschaltetem Gerät ist der alte Zustand der Klingelanlage wieder hergestellt. Anschaltplan

• Typ 7520 : Steuerung für eine oder mehrere Türen gleichzeiotig
                    mit Leerzeit

  Wird der Klingeltaster gedrückt, so wird erst nach einer Wartezeit die Tür automatisch geöffnet. Das vermittelt den Eindruck, als ob die Tür per Hand geöffnet wird. Beide Zeiten, Leer- und Wartezeit, sowie die Öffnungszeit können individuell und unabhängig voneinander eingestellt werden. Weitere  Funktionen wie Typ 7510. Anschaltplan

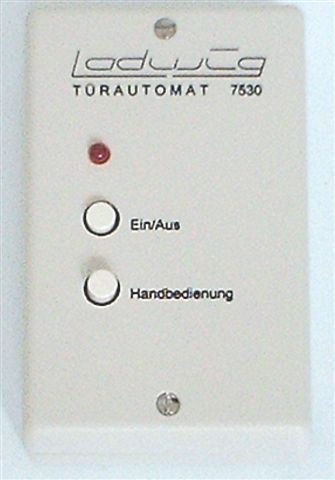

• Typ 7530: Steuerung von 2 Türen getrennt.

  Wird an der Haustür geklingelt, so wird nur der Haustüröffner in Funktion gesetzt. Dies geschieht zeitverzögert wie beim Typ 7520 und ohne Klingelton. Wird an der Etagentür geläutet, so wird an dieser ohne Verzögerung wie bei Typ 510 eingelassen, aber mit Rufzeichen. Alle Zeiten sind unabhängig voneinander einstellbar. Anschaltplan

• Typ 7550: Elektrische Entriegelung des Türöffners für eine längere Zeit

  (ohne Bild)

  Mit diesem Gerät kann ein handelsüblicher Türöffner elektrisch für „dauernd auf“ oder „dauernd zu“ geschaltet werden. Die Regelung von Öffnungs- und Haltestrom wird vom 7550 automatisch übernommen. Öffnungszeiten können von der digitalen Schaltuhr oder per Hand realisiert werden. Während der Öffnungszeit sind die Öffnertasten in den Wohnungen außer Funktion. Erst bei abgeschaltetem 7550 kann wieder per Hand geöffnet werden.

• Typ 7581: Ohne digitale Zeitschaltuhr zum programmierten Ein- und Ausschalten der vorgenanntenTürautomaten

  (ohne Bild)

  Ein Zeitschaltmodul für 12V AC ist hier in ein Portamat-Gehäuse integriert. Die Ein- und Ausschaltzeiten sind einfach auf die Wochentage zu programmieren. Dieselbe Stromversorgung, die für die Portamattypen angewendet wird, ist dem Uhrenmodul angepasst und besitzt eine eigene Notstrom-Versorgung mit automatisch geladenem Akku für den Fall, dass die Versorgungsspannung einmal ausfallen sollte.
